5G干貨分享 | 愛陸通5G工業路由器端到端通信 (電力環網柜場景應用)

時間:2020-06-23瀏覽:4583

timg (13).jpg


項目背景

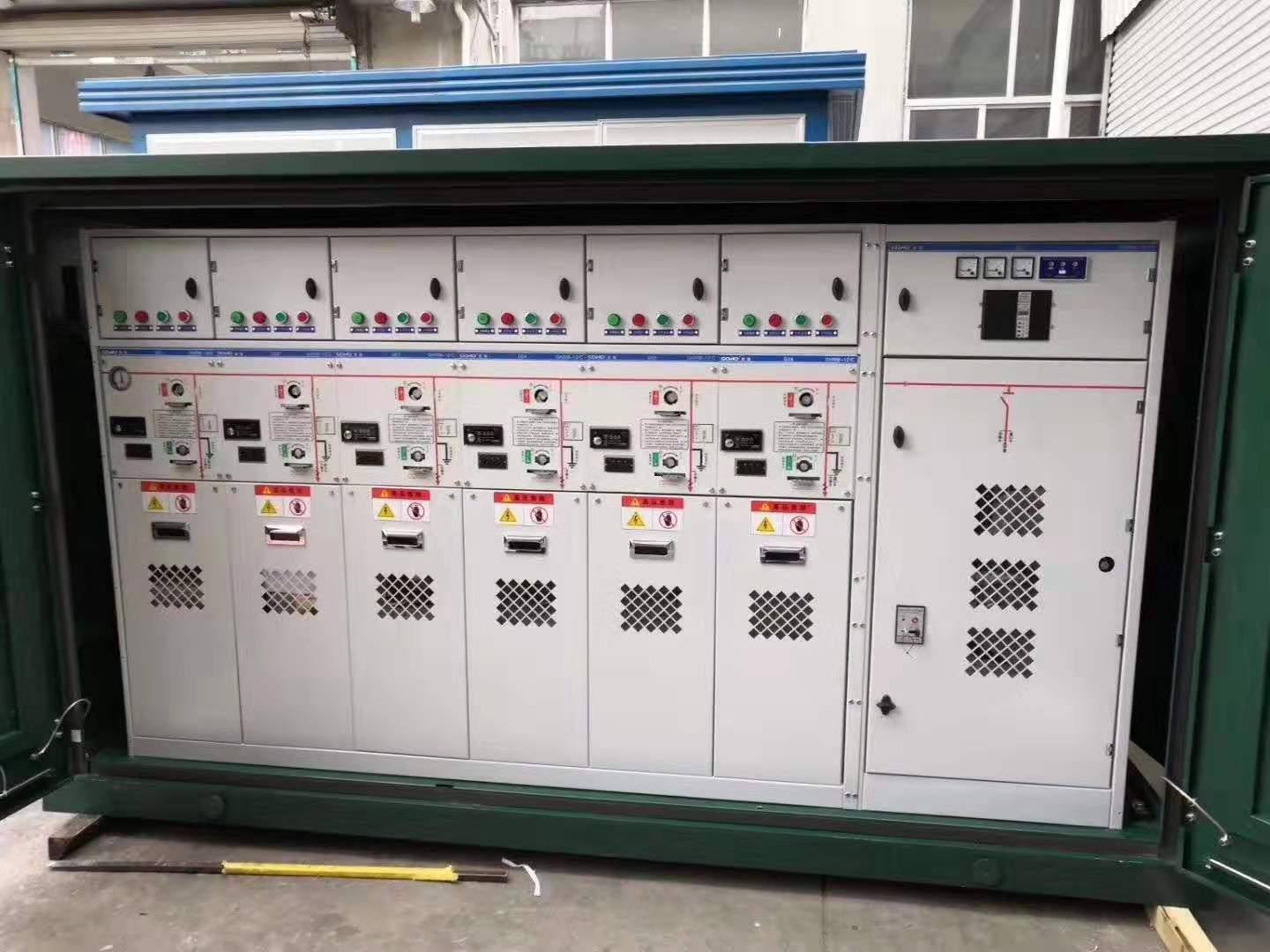

由于配電網的分散性,環網柜同中央控制室的通信信道成為一個倍受關注的問題,在地理情況復雜的城市配電網中采用電纜,光纜的通訊方式投資成本高,建設周期長,而且由于其他原因破壞地下電纜的事情也常有發生。


隨著移動數據業務的發展, 5G技術的興起,其高帶寬、低時延的優勢使得5G網絡在配電系統中的應用奠定了良好的基礎。


timg (11).jpg

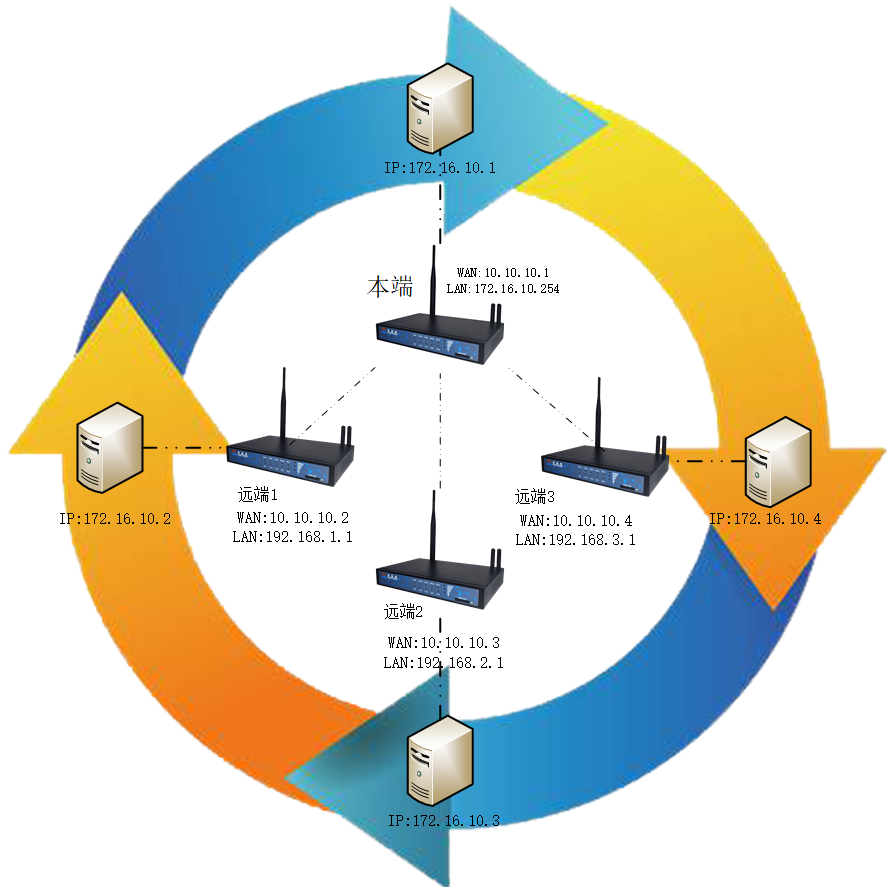

GRE TAP拓?fù)鋱D





GRE TAP工作原理



GRE本端路由器相當于作為服務端,遠端則相當于為客戶端。本端與遠端的WAN IP為5G SIM卡的卡IP地址,這幾張卡本身需要能夠互相通訊。其中所有路由器LAN口下接的終端設備的IP地址均由本端的DHCP服務器發放,因此需要把所有遠端的DHCP服務器功能禁用,且所有路由器的LAN網段不能沖突。


隧道搭建后所有終端設備的IP地址均由本端路由器的DHCP分發,因此所有終端IP均與本端LAN口同網段,遠端、本端路由器下的所有終端設備都可以互相通訊。


實現功能:

1.        滿足各個電力終端互相通訊的目的。

2.        實現goose二層廣播包通訊,且滿足變電站IEC61850規約。



GRE TAP配置說明

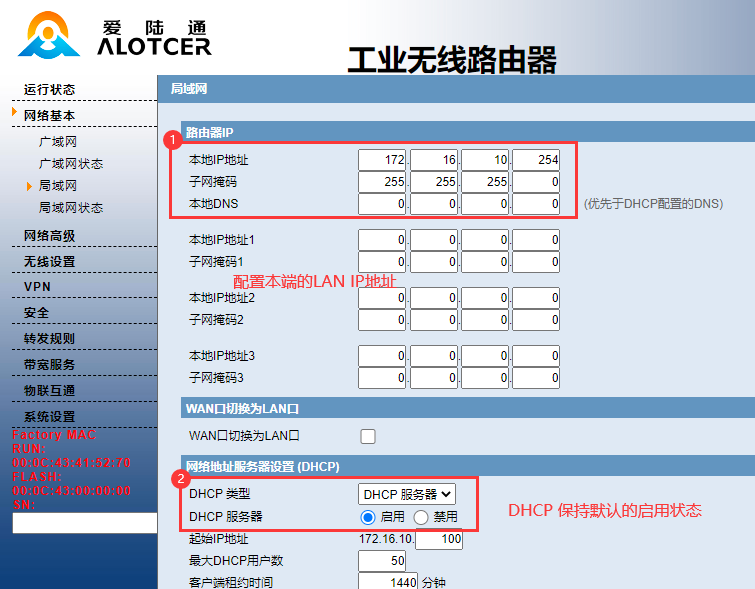

本端配置:

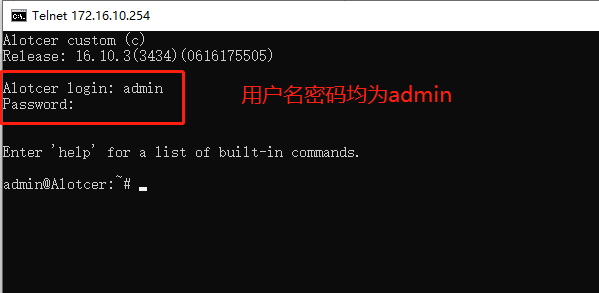

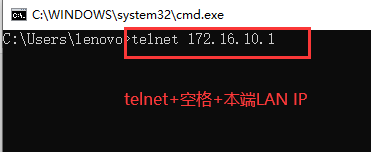

配置GRE TAP添加遠端1、遠端2、遠端3的5G SIM卡IP需要先telnet進路由器后臺




登錄用戶名密碼均為admin




配置指令如下:

ip link add gretap0 type gretap remote 10.10.10.2 local 10.10.10.1
ip link set gretap0 up
ifconfig gretap0 192.168.211.200
brctl addif br0 gretap0


ip link add gretap1 type gretap remote 10.10.10.3 local 10.10.10.1
ip link set gretap1 up

ifconfig gretap2 192.168.211.201
brctl addif br0 gretap1

ip link add gretap2 type gretap remote 10.10.10.4 local 10.10.10.1
ip link set gretap2 up
ifconfig gretap2 192.168.211.202
brctl addif br0 gretap2


*紅色的部分為遠端5G SIM卡IP,藍色部分為本端5G SIM卡IP,只修改紅色與藍色部分,其他無需修改。

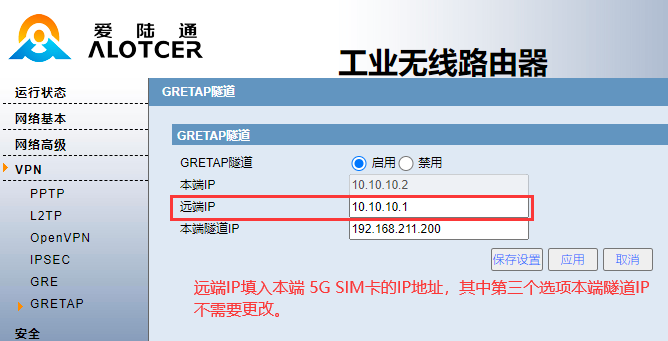

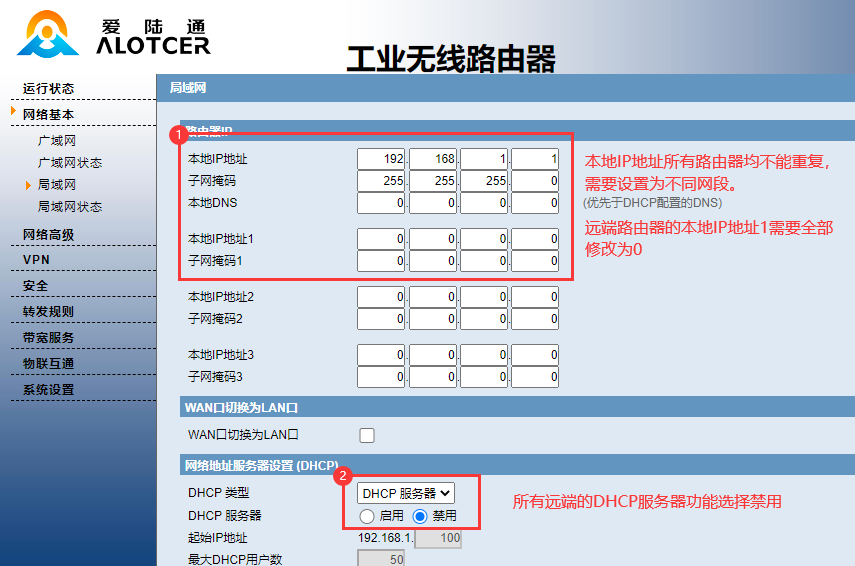

遠端1配置:




遠端2、3的配置內容同遠端1。


配置完畢后終端設備設置為自動獲取IP地址即可獲取到本端的LAN網段下的IP地址,亦可手動輸入與本端LAN同網段的IP。此時所有終端設備均可互相訪問。
