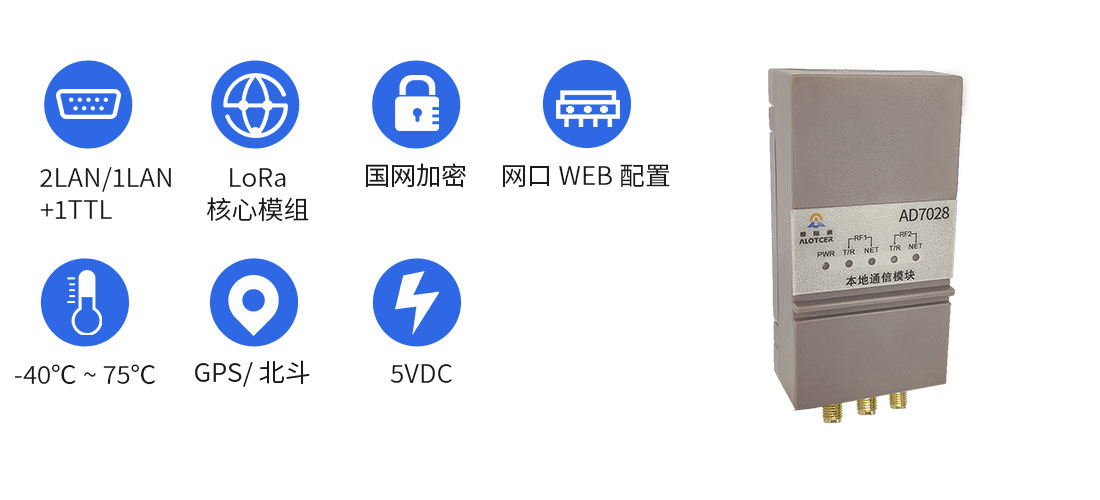

應用場景：新標準集中式DTU本地通信
支持SA/NSA雙模5G，提供4G/5G全網通高速網絡服務
支持標準Modbus TCP、OPC UA/MQTT、阿里/華為/移動/電信等主流物聯網IOT平臺
支持電力101、104、南網/國網硬件加密、電力1.4/1.8GHz專網
支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量
電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機
產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證
滿足5~35VDC寬壓，-40~+80oC抗寒耐高溫、防干擾，24小時全天候運行
產品屬性
產品特點
CPU系統 | |
CPU | 工業級32位通信處理器 |
FLASH | 16MB（可擴展至64MB） |
DDR2 | 64MB(CPU內置) |
接口參數 | |
UART接口 | UART串口,數據通信接口，3.3V電壓域，支持RTS/CTS流控 串口速率：2400~115200bps，默認115200bps 停止位：1、1.5(可選)、2位 校驗：無校驗、偶校驗、奇校驗 超大緩存：最大可支持10MB串口緩存 |
以太網接口 | 支持1路10/100M以太網LAN口。自適應MDI/MDIX，內置15KV ESD保護 |

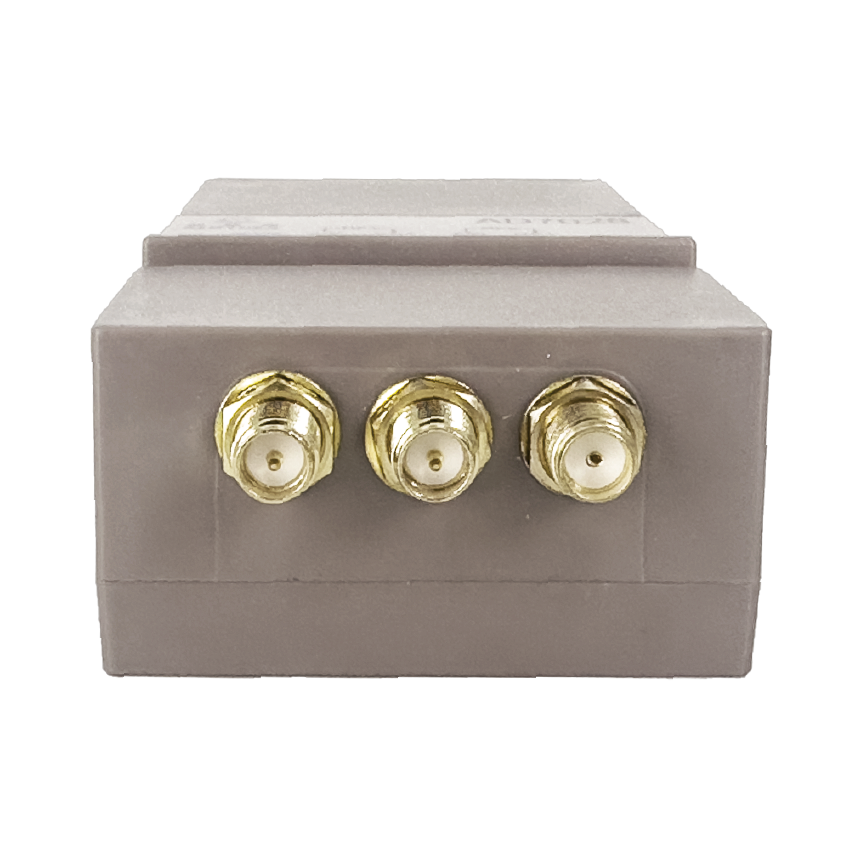

天線接口 | 1個SMA-K接口(470M)，特性阻抗50 歐 2個SMA-J接口(2.4G)，特性阻抗50 歐 |
電源接口 | 工業端子，3.81mm間距 |
復位按鈕 | 拉低復位信號0.2-0.5S系統重啟； 拉低信號持續8S，可將設備的配置參數恢復為出廠默認值 |

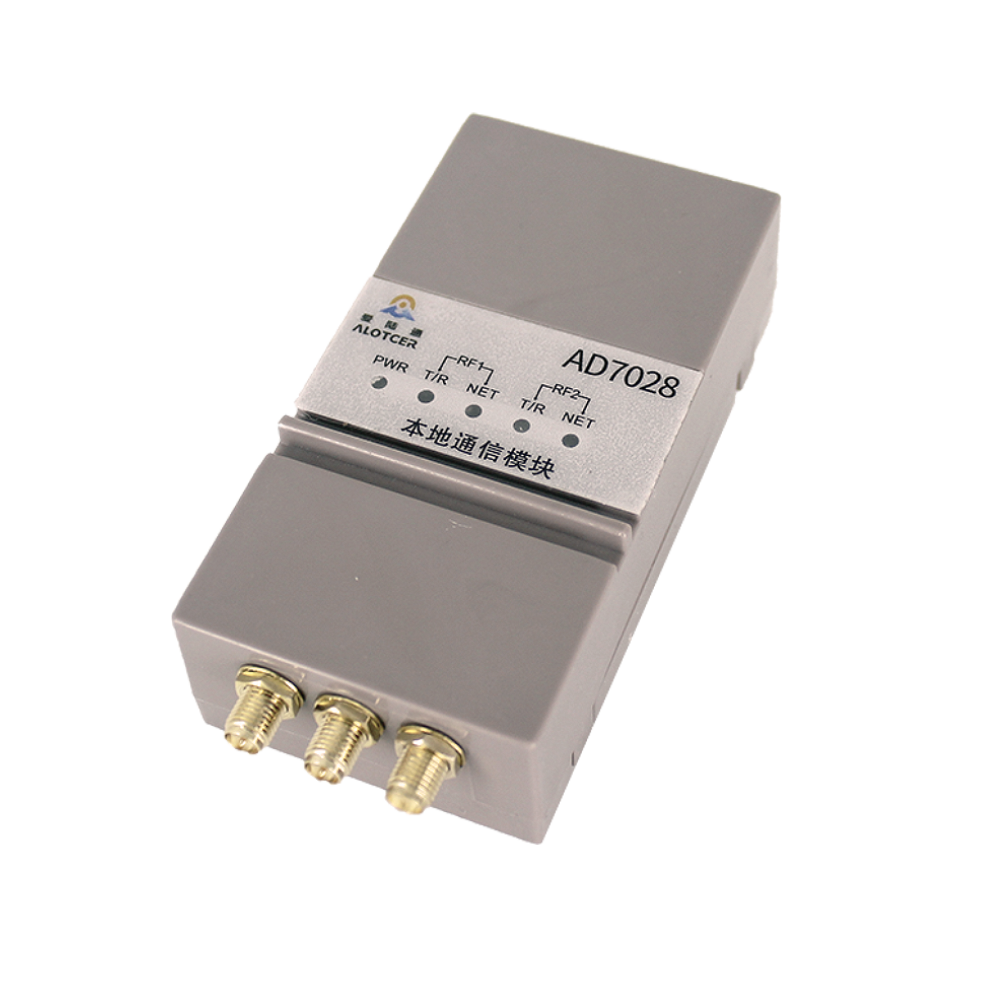

指示燈 | 共5個LED燈，指示設備工作狀態： PWR：綠色，模塊上電指示燈。燈亮表示模塊上電，燈滅表示模塊失電 T/R(RF1，2.4GHz)：紅綠雙色，模塊數據通信指示燈。紅燈閃爍表示模塊接收數據，綠燈閃爍表示模塊發送數據 NET(RF1，2.4GHz)：綠色，通信模塊無線網絡狀態指示燈。常亮：表明模塊處于連接/激活狀態，閃爍（4Hz）：表明連接/激活中，常滅：表明模塊處于未連接/未激活狀態 T/R(RF2，470MHz)：紅綠雙色，模塊數據通信指示燈。紅燈閃爍表示模塊接收數據，綠燈閃爍表示模塊發送數據 NET(RF2，470MHz)：綠色，通信模塊無線網絡狀態指示燈。常亮：表明模塊處于連接/激活狀態，閃爍（4Hz）：表明連接/激活中，常滅：表明模塊處于未連接/未激活狀態 |
網絡參數 | |
無線網絡 | Lora：2.4G/470Mhz |
供電參數 | |
供電范圍 | DC 4.75-5.25V，推薦5VDC |
待機電流（5G） | <120mA@5VDC |
通信電流 | <400mA@5VDC |
機械參數 | |
設備外殼 | 鐵殼 |

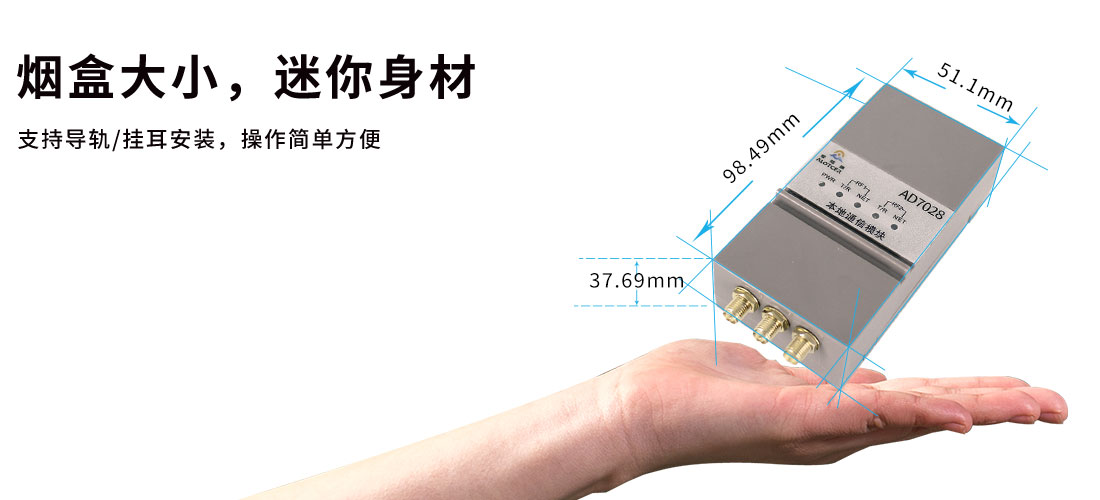

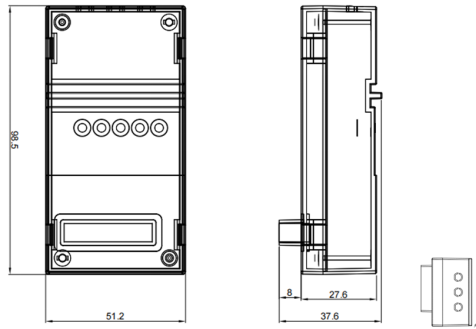

外形尺寸 | 98.5x51.2x37.6mm（不包含配件） |
重量 | 73g（不包含配件） |
安裝方式 | 掛耳式或DIN 35mm導軌式（選配） |
環境參數 | |
工作溫度 | -35~+75oC（-31~+167℉） |
儲存溫度 | -40~+85oC（-40~+185℉） |
相對濕度 | 95%(無凝結) |
產品規格

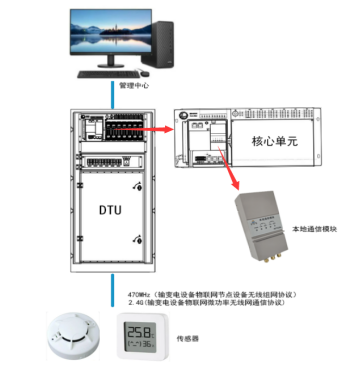

組網方案

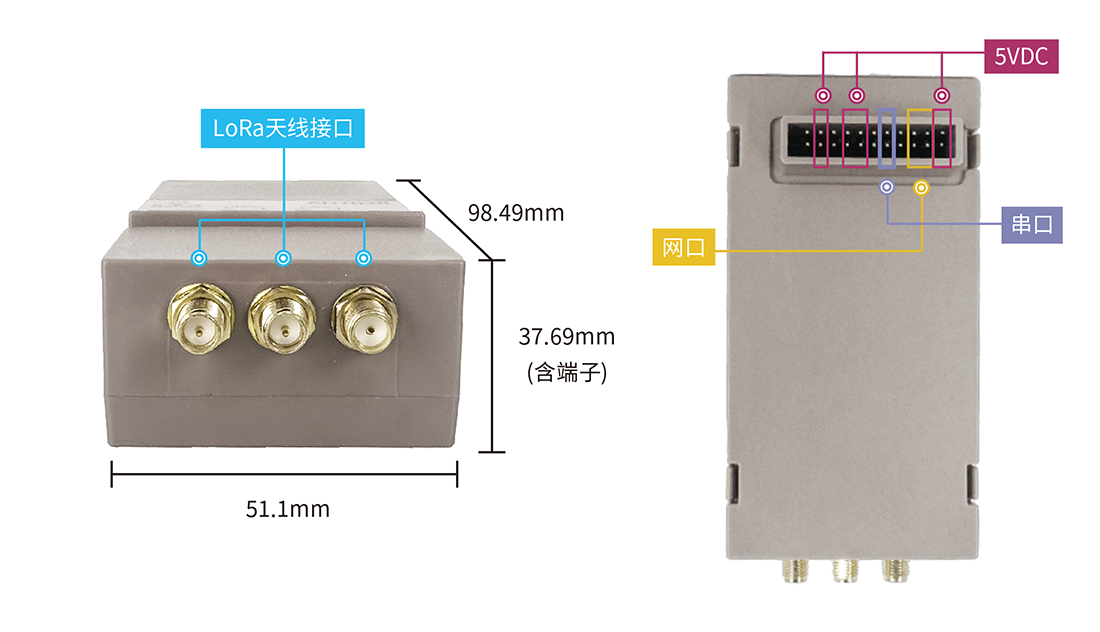

產品尺寸
