1. 打開開關

協議轉換器：功能總開關

顯示報文：可在日志顯示modbus采集到的值

開啟緩存：類似于串口緩存

重復性檢查：如果采集到的值跟上次采集一樣，則不上報平臺

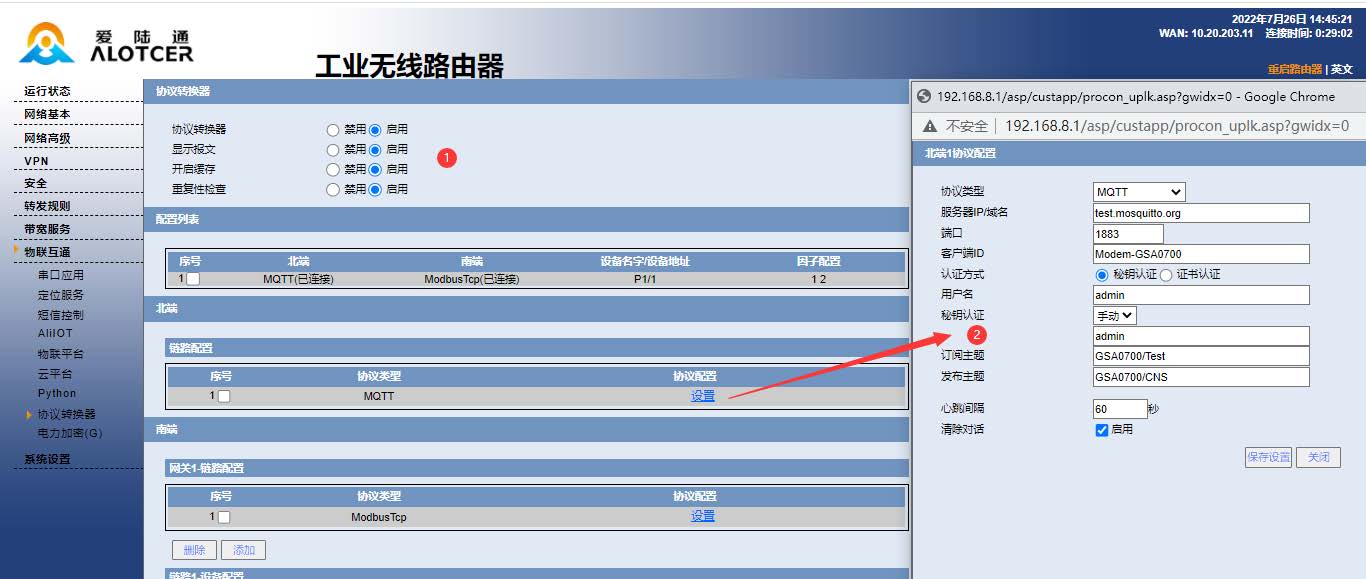

2. 配置北端協議（對上）

點擊北端的“設置”在拓展界面，選擇MQTT協議，并填入對應的MQTT服務端的連接參數即可，配置完點擊“保存設置”

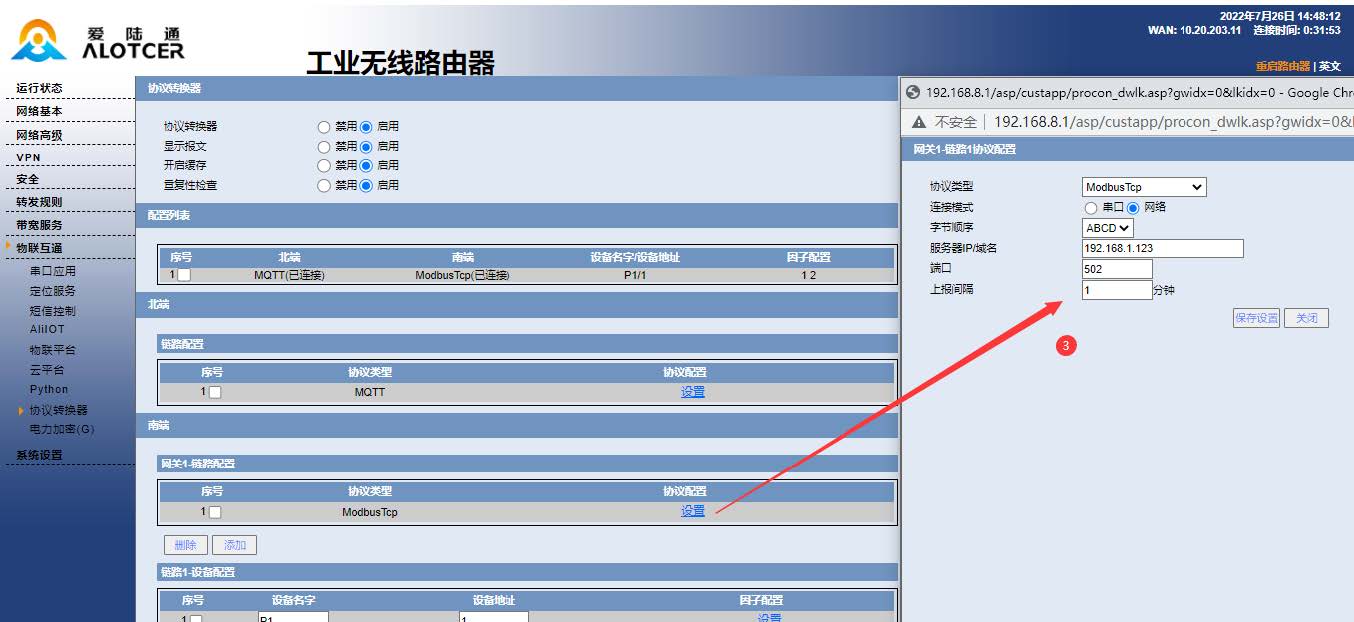

3. 配置南端協議（對下）

點擊南端“設置”，在拓展界面配置ModbusTCP（網絡），或者M(jìn)odbusRTU（串口）以及還可以選擇ModbusRtuOverTCP

并配置對應的字節順序，以及串口參數或者網絡參數，上采集并報間隔最低可設1秒，點擊“保存設置”

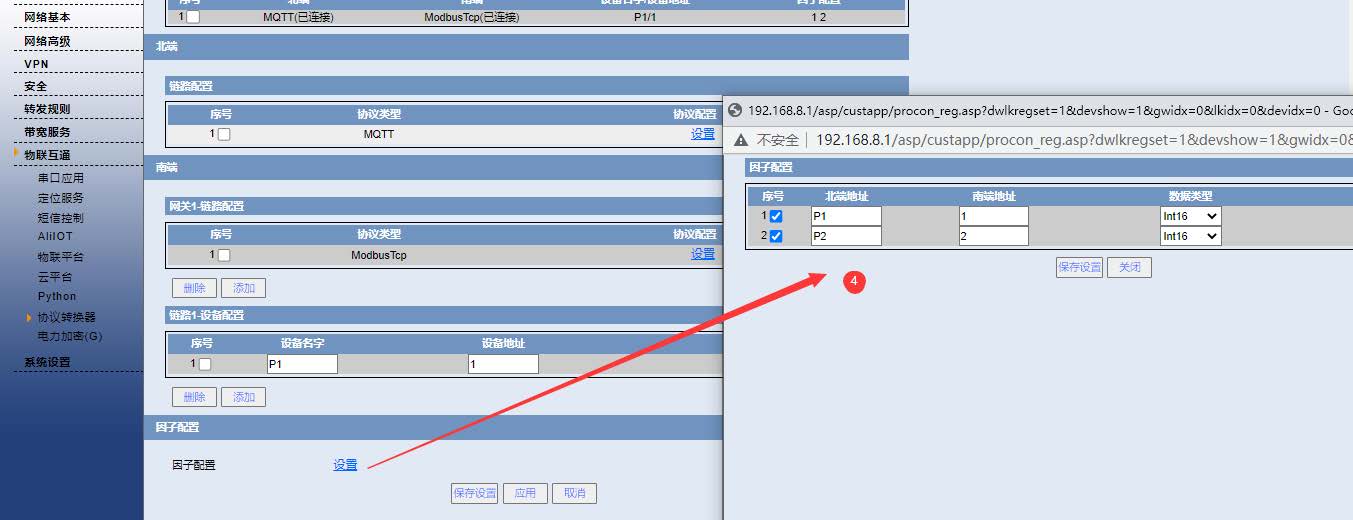

4. 配置因子

因子：用來設置南北端數據映射關系，在modbus中，南端地址是寄存器起始地址位，北端地址是上報平臺的因子。

例如下圖兩個因子配置

采集寄存器1的值，用P1上報，上報數據類型int16

采集寄存器2的值，用P2上報，上報數據類型int16

5. 配置modbus設備通道（連接多臺時，可配多個通道）

①設備名字：在上報的JSON格式中，對應device字段

②設備地址：是Modbus從機地址

③關聯通道因子，勾選此通道下需要采集的上報的因子項（因子需提前配置好，一條因子只能一個通道使用）

6. 通道狀態確認

如下圖，可以看到南北端均已連接成功，且可以看到通道和關聯的因子項

注意：如果北端沒有配置，南端則也不會啟動

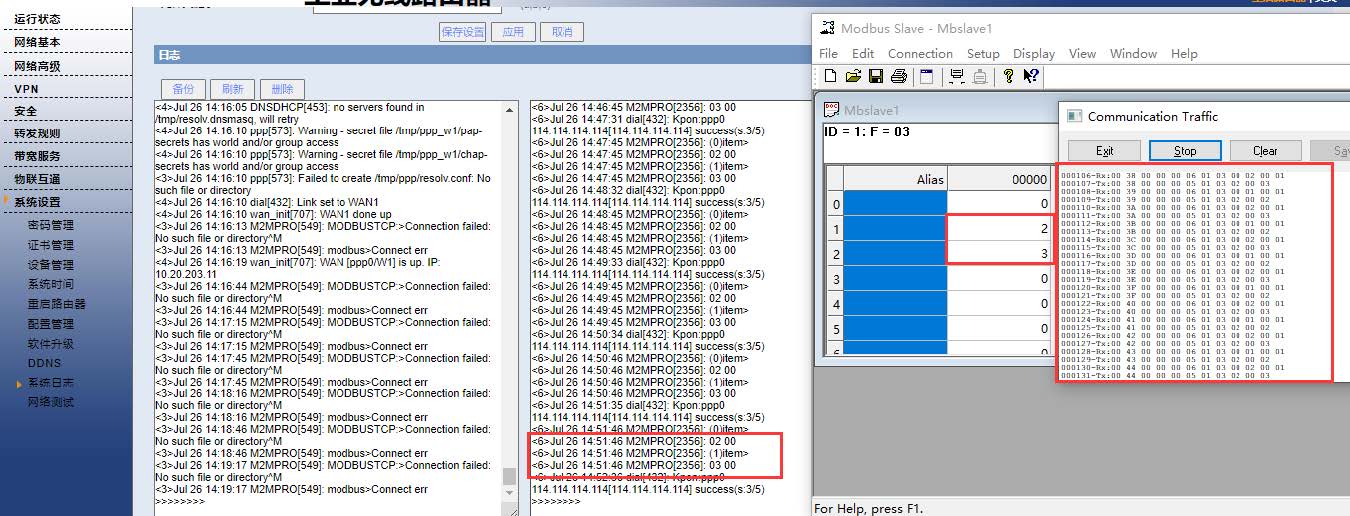

7. 日志分析

可以從日志中，查看到對應因子modbus采集的實際值

8. 上報MQTT的JSON

格式如下：

{

 "device":"dev_001",

 "參數1":1.22,

 "參數2":2.33,

 "參數3":2.33,

 "參數4":2.33,

 "參數5":2.33,

 "參數6":2.33,

 "timestamp";1661335169

}

其中參數定義如下：

device：使用協議轉換器里面下鏈通道上“設備名字”，可自定義

參數X：北端地址

數值：采集上來的值

timestamp：采集時間，時間戳格式，模塊自身時間為準

以文檔的配置后，實際的上報報文：

{

 "device":"P1",

 "P1":2,

 "P2":3,

 "timestamp";1661335169

}

Ps：采集值如果選擇string數據類型，上報會帶雙引號，如 "參數1":"1.22",

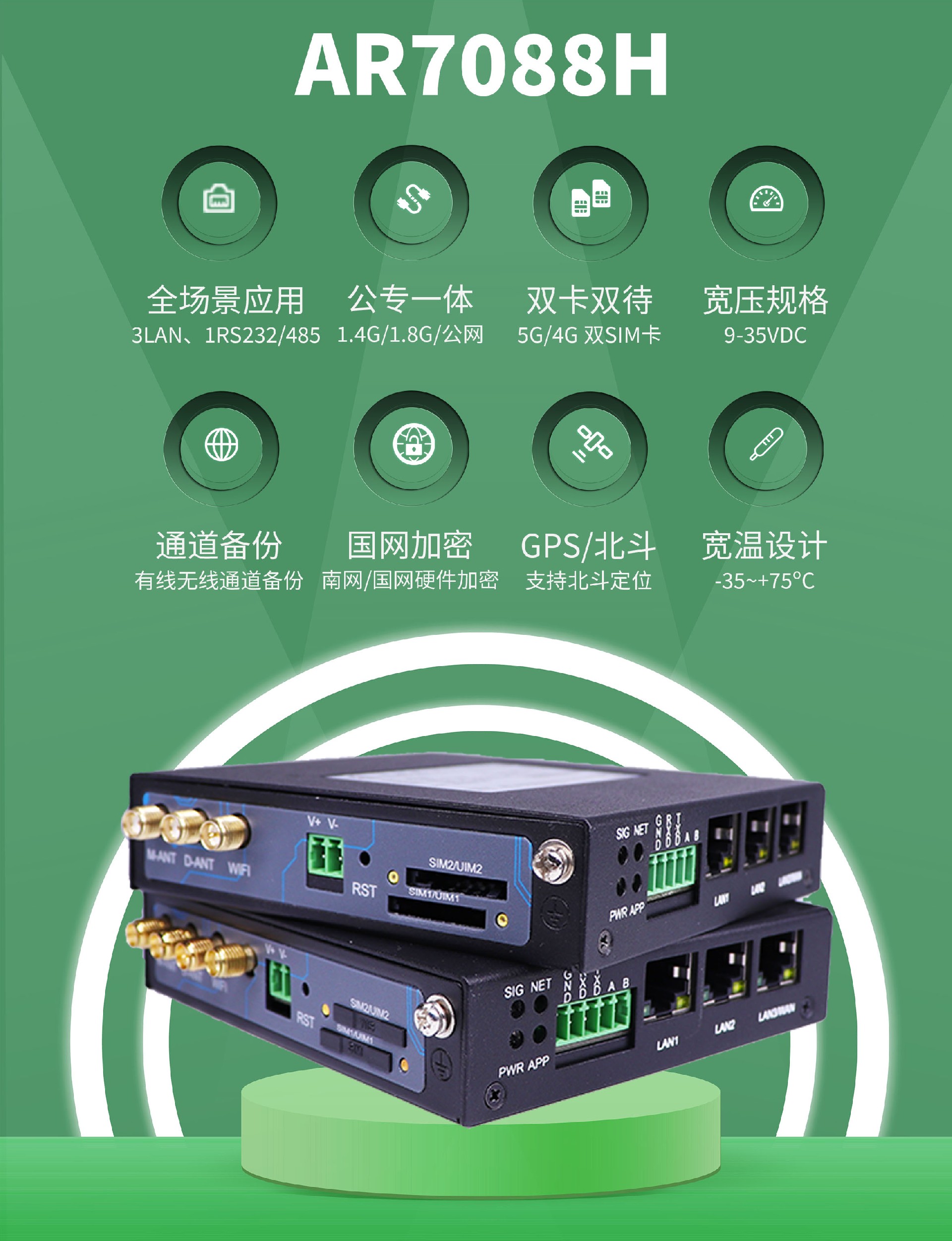

#5G MQTT網關產品AR7088H介紹#

產品特點

1、5G全網通、SA/NSA雙模、兼容4G/3G/2G

2、3路LAN（一路可為WAN）、1路RS232/485

3、可選雙卡、GPS、北斗、電力加密、公專一體、WIFI

4、MQTT、Modbus TCP、OPC UA、Ntirp、DTU功能

5、IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN等

6、Linux系統、支持python、C++二次開發

7、9~35VDC(電力版9~60VDC)、在線不通信1.4W,通信1.9W(12V)

8、工作溫度-35~+75oC、產品尺寸107x98x24mm

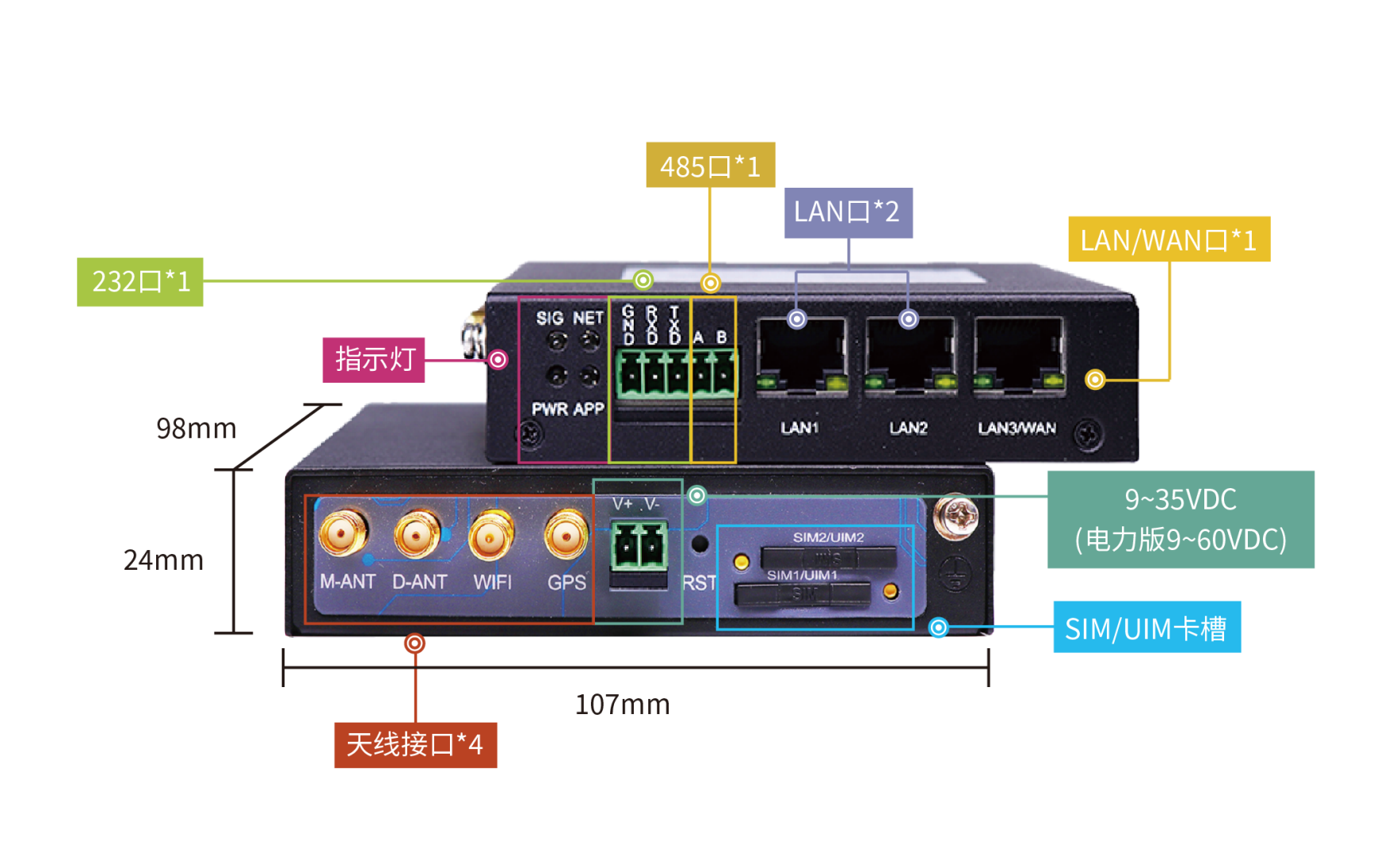

產品展示

應用場景

電力有線/無線硬件加密專網

光伏并網4G/5G組網

小體積3網口工業CPE應用
