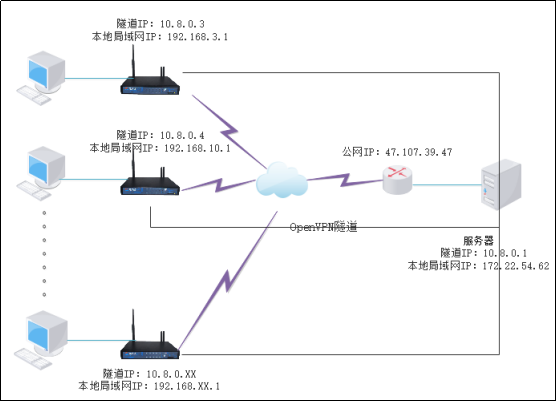

本次搭建拓撲圖如上

一、 Openvpn軟件下載安裝

軟件下載

OPENVPN服務端安裝包可咨詢愛陸通5G工業網關/路由器技術人員獲取，物聯網安全組網需求旺盛，基于5G工業VPN網關/路由器的VPN組網解決方案更加靈活方便。但傳統VPN方案成本高技術難度大，因此基于Windows的低成本自建OPNEVPN方案受到用戶的喜愛，解決了很多中小型項目的組網安全需求，方案中穩定可靠的5G工業網關/路由器起到了關鍵性作用。

軟件安裝

openvpn軟件服務端和客戶端都是同一個安裝包，本次演示windows服務端安裝并附帶證書生產工具EasyRSA3，使用的openvpn安裝包為2.5.7版本。

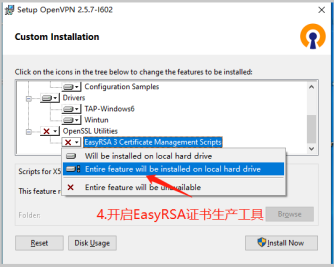

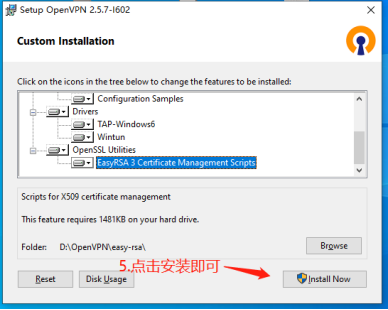

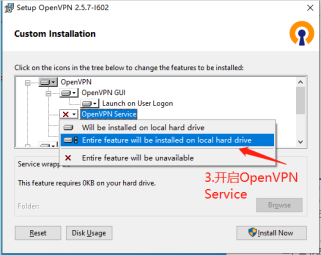

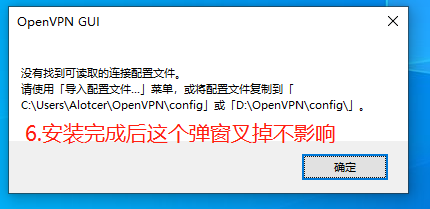

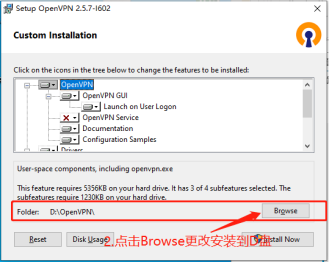

安裝的時候要選擇Customize，勾選openvpn service和EasyRSA3 安裝，用于服務端配置和證書生成使用。

切記將安裝的默認位置更改為非C盤，否則會影響后續的證書生成，此次安裝在D盤。

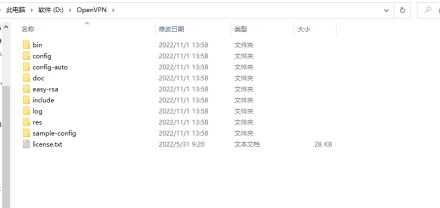

安裝完成后軟件位置D: OpenVPN目錄

 二、 證書密鑰生成

（示例為無密碼版本，需要帶密碼版本聯系愛陸通技術支持）

準備CA簽發機構環境

在“D：OpenVPNeasy-rsa”目錄下，將名為“vars.example”的文件復制到名為“vars”的文件?！皏ars”文件包含內置的 Easy-RSA 配置設置。后續證書生成按照該文件的配置進行生成。

主要修改以下參數

COUNTRY定義所在的國家。

PROVINCE定義所在的省份。

CITY定義所在的城市。

ORG定義所在的組織。

EMAIL定義郵箱地址。

OU定義所在的單位。

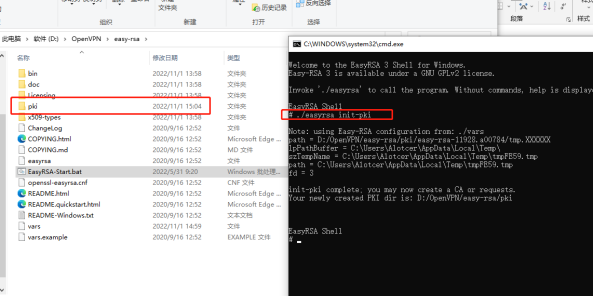

更改完后保存，雙擊打開EasyRSA-Start.bat文件，進入EasyRSA shell 環境dos窗口中；彈出的dos窗口中輸入./easyrsa init-pki 初始化證書生成程序，初始化成功后會在D: OpenVPNeasy-rsa目錄下新建文件夾kpi，如下圖示：

生成CA公共證書

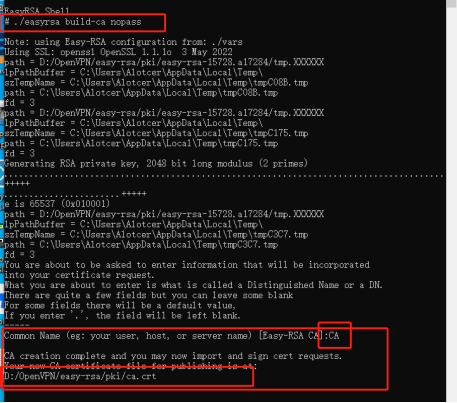

在dos窗口中輸入./easyrsa build-ca nopass生成無密碼CA證書，生成過程中會要求輸入證書名稱，隨意輸入即可，本次使用CA作為名稱，生成結束后會打印出證書所在目錄D: OpenVPNeasy-rsapkica.crt；

生成服務端證書密生成

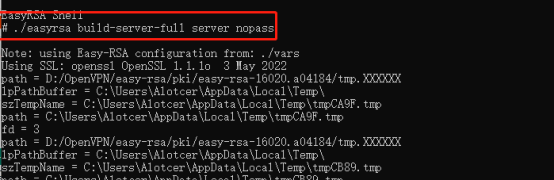

輸入./easyrsa build-server-full server nopass 生成名稱為server的無密碼服務端證書,生成后證書文件D: OpenVPNeasy-rsapkiissued文件夾

生成客戶端證書密鑰

輸入./easyrsa build-client-full client nopass生成名稱為client的無密碼客戶端證書,生成后證書在D: OpenVPNeasy-rsapkiissued文件夾

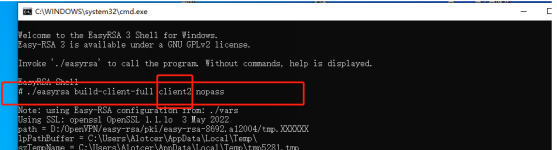

后續如需添加其他客戶端，只需雙擊打開EasyRSA-Start.bat文件，直接輸入./easyrsa build-client-full client2 nopass，無需做其他操作。標紅為相應的證書名，區分不同客戶端，做到一機一證書。如下圖所示

生成DH密鑰交換協議

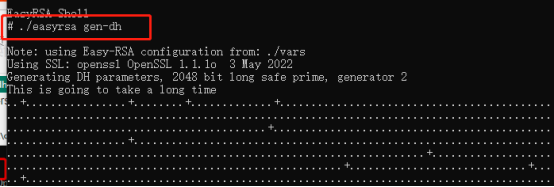

輸入./easyrsa gen-dh生成DH密鑰交換協議文件,生成文件在D: OpenVPNeasy-rsapki目錄下

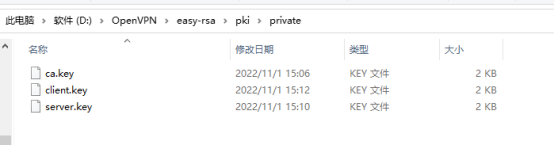

目錄D: OpenVPNeasy-rsapkiprivate下為證書key

三、 windows服務端配置

搭建OpenVPN服務器需要公網IP，或者在專網環境下固定的IP地址，可在具有OpenVPN服務器功能的路由器上搭建，也可在開啟端口映射后的Windows電腦上搭建，本次示范為電腦上搭建。

（示例為UDP模式，如需TCP模式可參考附錄OpenVPN server端配置文件詳細說明，或咨詢我司技術支持）

修改服務端配置文件

服務端配置文件模板為server.ovpn ，在 D: OpenVPNsample-config目錄下。復制server.ovpn文件至D: OpenVPNconfig目錄下，用windows自帶的記事本打開修改為如下配置：

下圖為注釋，其他配置詳細注釋請看附錄OpenVPN server端配置文件詳細說明

在D: OpenVPNconfig目錄下創建一個ccd文件夾，在文件夾下創建無后綴文件，文件名與客戶端證書名一一對應，文件內輸入子網段及指定隧道ip如下圖所示：

證書復制進配置

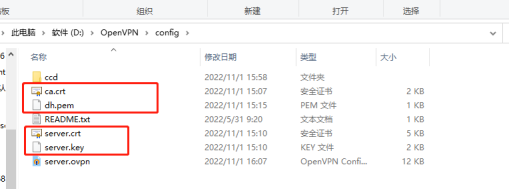

將服務證書，服務key，ca證書，dh文件復制到文件夾D: OpenVPNconfig下

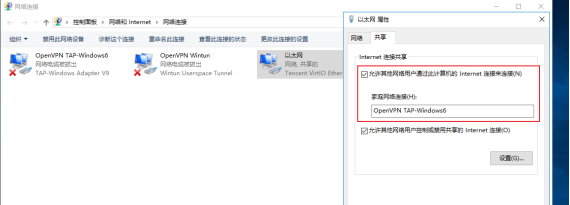

共享網絡至VPN虛擬網卡

連接

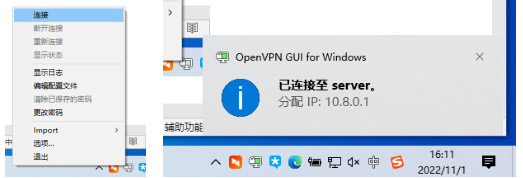

右鍵點擊任務欄帶鎖小電腦圖標，點擊連接，連接成功后會變綠，系統提示分配ip

 四、 5G工業OPENVPN工業網關/路由器客戶端配置

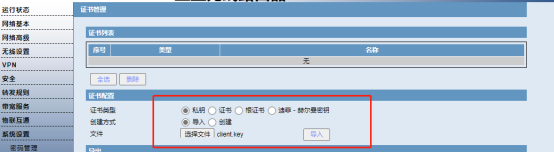

導入客戶端密鑰、客戶端證書、CA證書

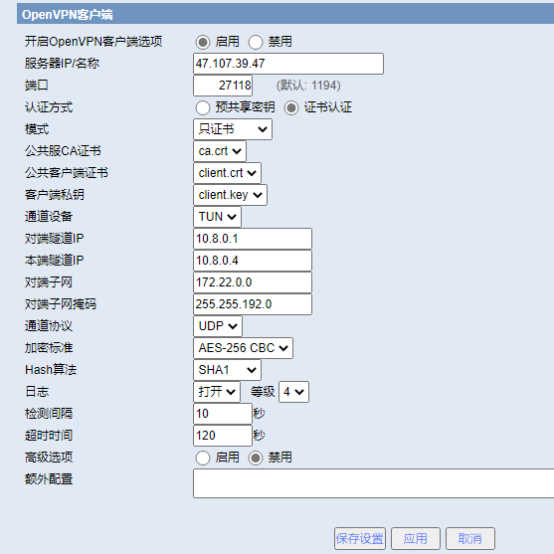

按下圖進行配置

5G工業OPENVPN網關/路由器本地時間同步，客戶端與服務端時間不同步會導致無法進行交互

五、 驗證

愛陸通5G工業openvpn網關/路由器連接成功狀態

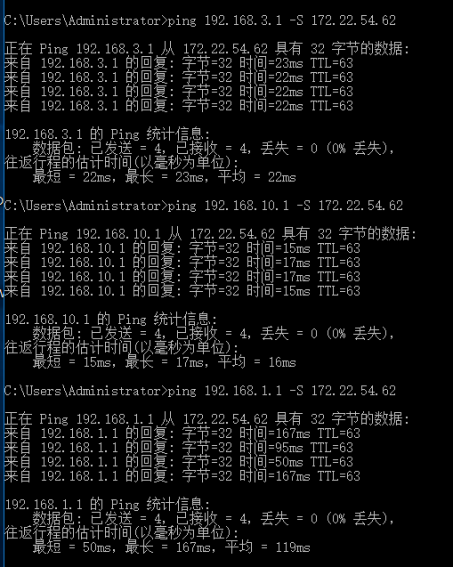

服務端ping客戶端子網

客戶端ping服務端子網

完美實現多臺愛陸通5G工業OPENVPN網關/路由器和自建Windows OPENVPN服務器的安全連接和子網互通。
