愛陸通5G工業路由器應用篇-燃氣場站5G組網解決方案

發布時間：2022-12-15瀏覽：1375

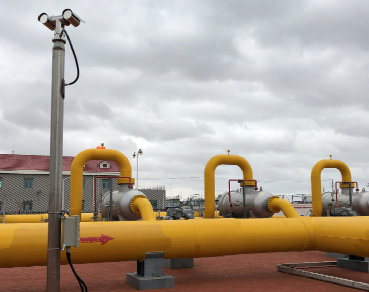

系統背景：

近年來，我國經濟快速發展，對于城市災害事故的應急管理有更高的要求，而城市燃氣安全事關民生福祉和百姓生命財產安全，如何守好燃氣安全閥門，保障管網平穩運行，并掌握城市燃氣基礎設施、資源情況，對城市燃氣風險點場所進行有效的監測預警手段是燃氣業務運營的重中之重，通過物聯設備建設改造和平臺管理系統迭代升級勢在必行。因此，應用當前先進物聯網技術對燃氣場站現場設備進行在線遠程監控以及管理具有重要意義。


系統功能

5G工業路由器AR7088H ROUTER是基于5G/4G/3G/2G、WIFI、虛擬專網等技術開發的無線路由器。產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時支持1個以太網WAN（可配置為LAN口）、2個以太網LAN、1個RS232/RS485接口和1個WIFI接口，能滿足工業現場通信的需求。

愛陸通提供基于5G工業路由器AR7088H的燃氣場站解決方案，打造更智能的燃氣場站無線監控及數據采集系統，通過燃氣場監控及傳感器采集設備與AR7088H設備相連接，通過無線網絡將數據實時傳輸?shù)綄Χ丝刂破脚_，實現多個燃氣站聯網，控制平臺統一下發采集命令采集氣體濃度信號，同時為攝像頭提供網絡進行遠程監控，以解決戶外視頻監控聯網和組網的難題，也可有效解決戶外或工業環境中傳統布線遇到的問題，便于工作人員遠程監控相關數據。

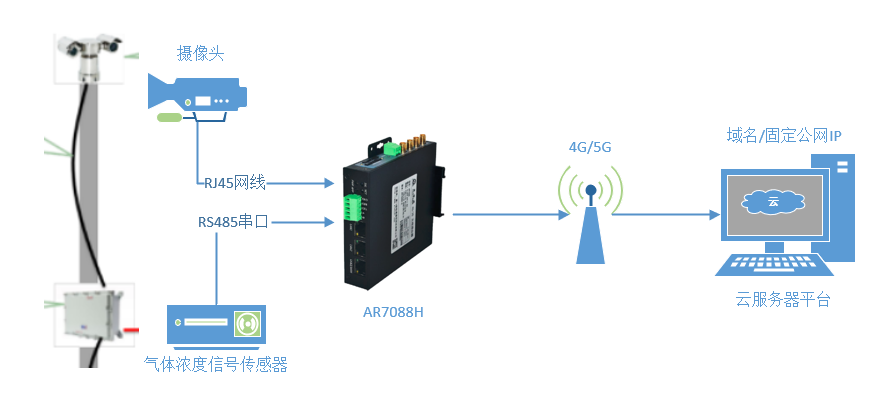

系統結構圖


系統原理

AR7088H通過4G/5G網絡連接至云平臺，云平臺下發modbus采集指令至AR7088H，AR7088H通過RS485串口將指令轉發至現場傳感器設備，現場傳感器設備利用RS485串口連接AR7088H采集氣體濃度信號至AR7088H設備上，AR7088H再將采集到的氣體濃度信號透傳至遠端控制平臺，方便工作人員進行實時監控和采集燃氣場站現場氣體濃度數據、調整相關參數。

同時AR7088H帶有2路LAN口、一路可選WAN/LAN口可為現場攝像頭監控設備提供網絡，以便將視頻傳輸至對端平臺，實現實時監控。

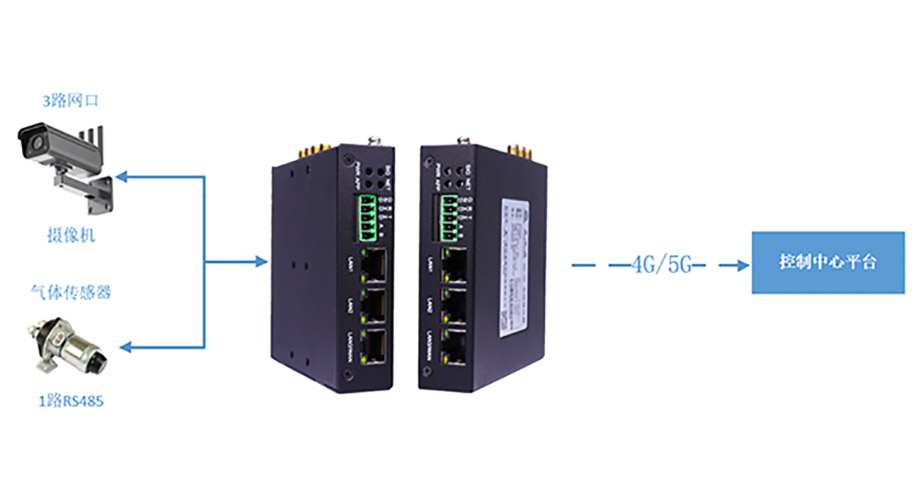

系統組成描述

5G工業路由器AR7088H同時具備3個RJ45插座以及RS232/RS485串口接口，前端現場設備能夠統一接入AR7088H，AR7088H能夠以RJ45接口提供網絡的同時，對傳感器設備上送的數據通過無線網絡透傳至對端服務器平臺。

1.支持寬電源輸入（DC 9~35VDC），保護等級IP30

2.1個以太網WAN（可配置為LAN口）、2個以太網LAN、1個RS232/RS485接口和1個WIFI接口

3.可接入232/485串口設備以及攝像頭網口設備

4.支持VPN（PPTP，L2TP，IPSEC 和 GRE）功能

5.支持阿里云、移動云、華為云、電信云、MQTT多種物聯網主流平臺
