天然氣是一種氣體，為了達到長途運輸?shù)哪康?，一般都是通過管道輸送。隨著科學技術的進步，天然氣的運輸也逐步走向了自動化。在天然氣管線運輸?shù)淖詣?dòng)化管理中應用5G高性能PLC工業網關，可以實現高效的自動監測，包括邏輯運算和程序控制等多種功能。

車站的自動化控制系統的實現

1.站內資料的收集和監測

對車間內部的工藝和設備的操作進行數據采集、監控和連鎖保護。

站控系統所收集的數據可以在工控臺的人機接口上進行顯示，并由操作人員進行實時監控。

2.自動調整和自動分配

該系統能實現對輸氣管道下游用戶的流量調整和控制。該系統由現場流量計實時監測流量，并利用 PID算法對閥門開度進行控制，從而對下游各用戶進行流量調節和控制。

在保證下游用戶的最低安全天然氣流量的情況下，調度中心或站點也可以在一定的時間范圍內對下游用戶進行分輸。

根據所定的分配流量，站控制 PLC系統可以在一定的時間內向下游用戶輸送天然氣，并利用一定的邏輯操作，實現對下游用戶的供氣小時、日指定、月度、年度供氣計劃。

3.ESD功能的實現

按 ESD鍵后，控制系統啟動安全邏輯，進站閥門、出站閥門、放氣閥門開啟， ESD系統會自動閉鎖，在沒有接到手動復位指令前，站內 ESD無法再次運行。由此， ESD系統實現了站內工藝流程由危險向安全轉變。

天然氣管道中控功能的實現

在天然氣管線上，一般都設有一個調度控制中心，它的主要工作就是利用各個站點的5G高性能PLC工業網關當中具備的PLC控制系統，對管線進行數據采集、處理、歸檔、遠程控制和輸量調節。

采用“中控”的方式，調度和操作員能夠在控制中心用 PLC控制系統實現對下游的門站的監控、控制和管理。各站點的 PLC控制系統在監控中心的統一指令下，完成各自的工作。在“站控”模式下，車站的控制權限被授予站場，并由站場的運營人員負責監控、控制和管理。

某門站應用案例

1.站控與設備

閥門狀態、溫度變送器、閥門控制等信息均與箱體連接。在整個系統中，保險線端子的安裝主要是在輸出端和輸入端上，設定相應的電壓限制，當系統的工作超過這個電壓值時，就會發生熔斷作用，因此，有效地保證了系統在安全的電壓條件下工作，防止過高的電壓和電流對系統組件的影響。同時，為防止雷電的發生，還應在輸電線路上加裝電涌保護裝置。在遇到雷擊時，要做好防雷措施，防止設備受到損壞，使整個系統得到更好的保護。

2.門站外部通訊

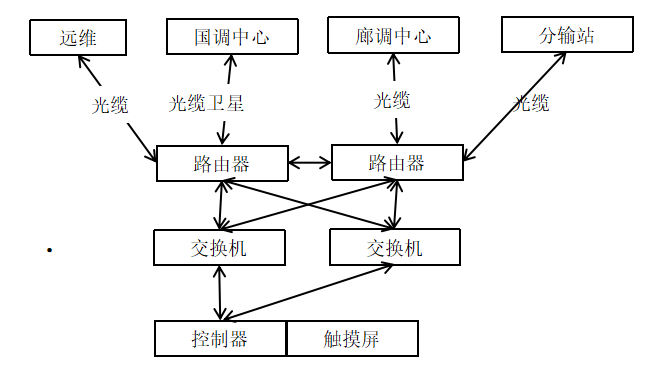

此門站的資料流如下表所示，控制器經由路路由器經由光端機將資料傳送至各分派。

5G高性能PLC工業網關在輸氣管線上的運用，使其管理效率更高，具有較大的實用價值。為了保障天然氣管道的安全高效運輸，必須加強對天然氣管道運輸?shù)淖詣?dòng)化管理，以保證管道運輸?shù)陌踩透咝А?/span>
