在智能電網和配電自動化系統中，環網柜DTU（數據傳輸單元）扮演著至關重要的角色。它不僅負責采集和傳輸環網柜的運行狀態信息，還為遠程監控和故障診斷提供了基礎數據。本文將詳細介紹環網柜DTU的調試步驟和接線方法，幫助您順利完成安裝與配置。

一、準備工作

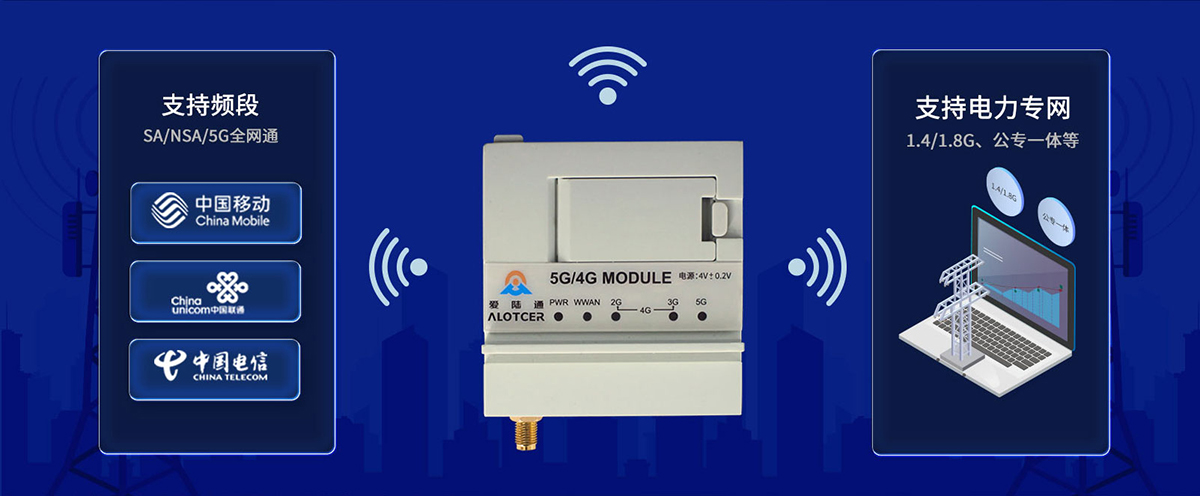

在開始DTU調試之前，務必確認已選擇與環網柜匹配的DTU型號(如圖是愛陸通DTU產品AD7028w)和規格，并確保所有相關準備工作已完成。這包括確保環網柜電源正常、傳感器安裝就位等。

裝置檢查

?開箱檢查

打開包裝箱后，需要首先根據包裝清單檢查清單上的物品和實際物品是否一致。同時要檢查螺絲是否有松動，確保端子組件的端子安裝牢固。

?電源自檢啟動

使用萬用表檢測終端電源是否出現短路情況，確保無短路后為終端提供電力供應，確保終端的運行狀態正常，并盡可能與開關進行配合，模擬檢查遙控和遙信功能是否正確執行，以及電壓和電流采集是否正常工作，同時還要檢查連接電纜是否正常連接。

?安裝固定

在安裝終端時，請務必按照設計要求進行固定，搬運過程中要輕拿輕放。終端與其他設備之間的電纜要整齊地鋪放，同時也要注意將通信電纜與強電電纜分開，以防干擾設備通信。

終端調試

?功能檢查

完成終端的安裝后，若現場沒有外部電源供應，可以使用蓄電池進行通電功能的驗證。具體驗證步驟如下：

1、請檢查外部電源輸入是否正確，如果沒有可用的電源供應，請將電源開關打開，并切換至蓄電池供電。

2、可以觀察終端的運行情況，看LED是否有定期閃爍。也可以通過維護軟件來確保遙測、遙信和系統信息正常。

3、首先，我們需要將通訊線連接好，然后進行參數的下載和通訊的保護等操作，以確保通訊可以順利進行調試。

4、我們需要按照順序進行遙控、遙信、遙測和保護試驗。

?在設備運行一次后進行功能檢查

設備安裝完畢并開始運行后，現場人員不得隨意操作，但可以進行簡單檢查，以確認終端和開關連接情況以及運行狀態。此類檢查工作可通過維護軟件來進行。

二、DTU接線

接線是DTU調試的重要環節，關乎設備的正常運行。以下是詳細的接線步驟：

檢查并確保環網柜電源電壓和頻率符合要求，然后連接電源線和地線。

為防雷保護措施做好準備，并連接通信線纜到DTU的通信接口。

根據需要連接溫濕度傳感器、電流、電壓傳感器等，如有其他自定義傳感器，也應按要求正確連接。

三、DTU配置與測試

完成接線后，需要進行詳細的配置和測試以確保DTU正常運行：

進入DTU管理界面，使用默認或修改后的用戶名和密碼登錄。根據網絡環境和傳感器需求，配置網絡設置和通信參數。

將DTU接入網絡，確認網絡連接穩定可靠。隨后進行連通性測試，檢查DTU與云服務器的連接以及傳感器數據的正常傳輸。

使用專用監測軟件或平臺對DTU進行實時數據監測，分析監測數據，如有異常立即采取相應措施。

1、需要驗證已連接的遙測量數據是否正常，包括電壓、電流和功率等數據。如果電壓和電流的讀數正常，但功率的讀數出現明顯錯誤，需要檢查電壓和電流的相序或極性是否正確。

2、請確保已接線的遙信狀態與實際情況相符，如有不符，請檢查接線和取反設置是否正確。

3、如果您具備與主站進行通信的能力，請聯系主站方以驗證各種上傳數據的正常性。

請注意：禁止進行遙控測試，只能運行一次設備后進行。

?禁止任意修改系統配置參數。

?進行現場測試時，要謹慎避免發生電壓回路短路、電流回路開路等突發事故。

?在終端通電期間，嚴禁止拆卸任何組件。

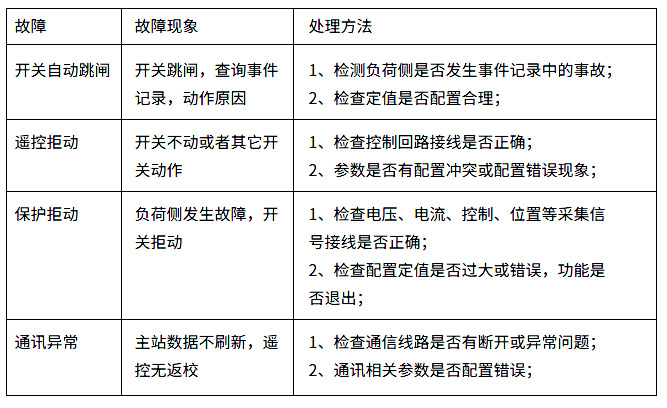

四、設備運行與維護

五、電源的保養和管理

1、對于作為后備電源的電容器，需要進行維護和管理。

當系統的交流電源斷電時，終端會自動切換到直流電容供電方式，以確保正常運行而不受任何干擾。當交流電源重新供電時，終端會自動切換回交流供電方式，以繼續正常工作。

為了備份電源，終端裝備了超級電容。電源模塊還具備了充電管理功能，能夠?qū)⑶穳焊婢推渌麪顟B(tài)信號上傳到主站系統。

該系統電源包含以下三個部分：防雷濾波模塊、電容充電模塊和超級電容。

超級電容的使用壽命很長，通常不需要更換。如果需要更換，請確保在拆卸和裝配的過程中對超級電容的連接導線進行良好的絕緣處理，以防止超級電容短路、損壞或引發端接線燒毀的情況發生。

2、當電池被用作備用電源時，需要進行維護和管理。

當系統中斷交流電源時，終端將自動轉換為直流供電，并且在轉換過程中不會引起任何干擾。當交流電源恢復供電時，終端將自動切換回交流供電。同樣，終端還會監測供電電源的狀態。

為了備用電源，終端設備使用蓄電池，并根據用戶需求選擇不同容量的蓄電池。電源模塊具備充放電管理功能，并可將欠壓告警等狀態信號發送到主站系統。

電源系統分為三個組成部分，分別是防雷濾波模塊、電源管理模塊和蓄電池。

標準配置中包含四塊容量為12V/7.2AH的免維護鉛酸電池。根據需求可以選擇不同容量的鉛酸電池或鋰電池，并需要額外的電源管理模塊進行配備。這些電池將會串聯起來，為終端設備提供備用電力，電壓為DC48V。

定期需要更換電池，使用拆卸操作時，應該把蓄電池的連接導線絕緣，以免短路，造成蓄電池損壞或終端配線燒毀。如果設備長時間存放，首次使用時應給電池充電。
